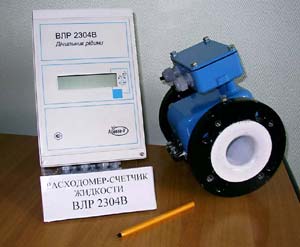

РАСХОДОМЕРЫ-CЧЕТЧИКИ ЖИДКОСТИ ВЛР2304

Отличительные особенности счетчика жидкости ВЛР2304

  1. Измерение расхода и объема.
  2. Без архива.
  3. Без входов для измерения давления и температур.
  4. В комплекте прибора один расходомерный участок.
  5. Наличие токового, частотно-импульсного выхода и RS 232.
  6. Измерительно-вычислительный блок прибора производится в настенном исполнении с индикатором и в щитовом исполнении с индикатором.
  7. Наименьшая инертность при измерении расхода.
  8. Рекомендуется для линий автоматического регулирования и промышленности, а также для применения в качестве эталонных.

Описание расходомера

Счетчики обеспечивают преобразование расхода жидкости и измерение объема прошедшей через первичный преобразователь жидкости за установленный промежуток времени и нарастающим итогом с нормированной погрешностью в диапазоне от 4 до 100 % выбранного наибольшего расхода, приведенного в таблице 1, для каждого условного внутреннего диаметра первичного преобразователя.

Таблица 1

Условный
внутренний
диаметр
первичного
преобразователя,
Dn , мм
Ориентировочное значение верхнего предела скорости жидкости, м/с
1,0 1,6 2,0 2,5 4,0 6,0 8,0 10,0
Наибольший расход, Q max , м3
6 0,10 0,16 0,20 0,25 0,40 0,63 0,80 1,00
10 0,25 0,40 0,50 0,63 1,00 1,60 2,00 2,50
15 0,63 1,00 1,25 1,60 2,50 4,00 5,00 6,30
25 1,60 2,50 3,15 4,00 6,30 10,00 12,50 16,00
40 4,00 6,30 10,00 12,50 16,00 25,00 40,00 50,00
50 6,30 10,00 12,50 16,00 25,00 40,00 50,00 63,00
80 16,00 25,00 31,50 40,00 63,00 100,00 125,00 160,00
100 25,00 40,00 50,00 63,00 100,00 160,00 200,00 250,00
150 63,00 100,00 125,00 160,00 250,00 400,00 500,00 630,00
200 100,00 160,00 200,00 250,00 400,00 630,00 800,00 1000,00
300 250,00 400,00 500,00 630,00 1000,00 1600,00 2000,00 2500,00
400 400,00 630,00 1000,00 1250,00 1600,00 2500,00 4000,00 5000,00

Примечание - Под наибольшим расходом Q max подразумевается значение расхода, при котором счетчики обеспечивают свои метрологические характеристики при непрерывной работе.

Счетчики ВЛР2304 осуществляют индикацию:

  • значения расхода жидкости в процентах от наибольшего значения расхода, в м3/ч и в л/с;
  • значения наибольшего расхода жидкости, на который настроен данный счетчик в м3/ч;
  • после включения питания в кодированном виде условного внутреннего диаметра первичного преобразователя данного счетчика и наибольшего значения расхода жидкости.

Счетчики имеют стандартный последовательный интерфейс RS232 (далее - интерфейс), через который можно считывать:

  • значение расхода жидкости в процентах от наибольшего значения расхода;
  • значение расхода жидкости в м3/ч;
  • измеренный объем жидкости нарастающим итогом в м3.

Счетчики имеют следующие выходные электрические сигналы:

  • частотный с диапазоном от 0 до 10 кГц;
  • частотный с заданной ценой импульса в соответствии с таблицей 2 по заказу потребителя;
  • постоянного тока, диапазон которого выбирается при заказе из ряда: 0 - плюс 5, 0 - плюс 20, плюс 4 - плюс 20 мА, причем, наибольшему значению диапазона изменения выходного сигнала соответствует 100 % значения расхода;
  • стандартные сигналы интерфейса RS232.

Особенности работы счетчиков жидкости

  1. Частотный выход представляет собой оптоизолированный транзисторный ключ с открытым коллектором, максимальные напряжение и ток нагрузки 25 В и 10 мА.
  2. Частотный выход с заданной ценой импульса имеет выход в виде нормально разомкнутых контактов реле, I max = 1 A; U max = 200 В постоянного тока; P max = 15 Вт.
  3. Выходной сигнал постоянного тока гальванически изолирован и допускает нагрузку от 0 до 2,5 кОм для диапазона 0 - плюс 5 мА и от 0 до 600 Ом для диапазонов 0 - плюс 20, плюс 4 - плюс 20 мА.
  4. Счетчики при помощи внешнего управляющего сигнала имеют возможность включения и выключения режима измерения объема за установленный промежуток времени с допускаемым отклонением ± 0,1 с.
  5. Амплитуда внешнего управляющего сигнала от 5 до 10 В (ток нагрузки при этом от 10 до 25 мА соответственно).
  6. Значение расхода жидкости в процентах от его наибольшего значения, в м3/ч и в л/с и значение объема жидкости в м3 и л отображаются на жидкокристаллическом восьмизначном индикаторе (далее - индикатор).

Таблица 2

Условный
внутренний
диаметр
первичного
преобразователя,
Dn , мм
Ориентировочное значение верхнего предела скорости жидкости, м/с
1,0 1,6 2,0 2,5
Коэффициент, К
1 2,5 1 2,5 1 2,5 1 2,5
Цена импульса, л/имп
6 0,01 0,025 0,01 0,025 0,1 0,25 0,1 0,25
10 0,1 0,25 0,1 0,25 0,1 0,25 0,1 0,25
15 0,1 0,25 0,1 0,25 0,1 0,25 0,1 0,25
25 1 2,5 1 2,5 1 2,5 1 2,5
40 1 2,5 1 2,5 1 2,5 1 2,5
50 1 2,5 1 2,5 1 2,5 1 2,5
80 1 2,5 10 25 10 25 10 25
100 10 25 10 25 10 25 10 25
150 10 25 10 25 10 25 10 25
200 10 25 10 25 100 250 100 250
300 100 250 100 250 100 250 100 250
400 100 250 100 250 100 250 100 250

Окончание таблицы 2

Условный
внутренний
диаметр
первичного
преобразователя,
Dn , мм
Ориентировочное значение верхнего предела скорости жидкости, м/с
4,0 6,0 8,0 10,0
Коэффициент, К
1 2,5 1 2,5 1 2,5 1 2,5
Цена импульса, л/имп
6 0,1 0,25 0,1 0,25 0,1 0,25 0,1 0,25
10 0,1 0,25 0,1 0,25 1 2,5 1 2,5
15 1 2,5 1 2,5 1 2,5 1 2,5
25 1 2,5 1 2,5 1 2,5 1 2,5
40 1 2,5 10 25 10 25 10 25
50 10 25 10 25 10 25 10 25
80 10 25 10 25 10 25 10 25
100 10 25 10 25 00 250 100 250
150 100 250 100 250 00 250 100 250
200 100 250 100 250 00 250 100 250
300 100 250 100 250 1 000 2500 100 0 2500
400 100 250 1000 2500 1000 2500 1000 2500

Примечание - Коэффициент К выбирается потребителем при заказе счетчика.

Счетчики в зависимости от конструктивного исполнения вычислительного блока имеют исполнения, приведенные в таблице 3.

Таблица 3

Условное обозначение счетчика Исполнение вычислительного блока
ВЛР2304A щитовое
ВЛР2304B настенное

Пределы допускаемой относительной основной погрешности преобразования расхода жидкости в выходной электрический частотный сигнал, в частотный сигнал с заданной ценой импульса, в сигнал интерфейса и индикации расхода жидкости d при скорости потока жидкости V от 1 до 10 м/с равны ± 0,5 % .

При скорости потока жидкости V < 1 м/с пределы допускаемой относительной основной погрешности определяются по формуле

d = ± (0,25 + формула) % , где К1 - коэффициент, К1 = 0,25 м/с.

Пределы допускаемой приведенной основной погрешности преобразования расхода жидкости в выходной электрический сигнал постоянного тока g равны ± 1,0 % от диапазона изменения выходного электрического сигнала постоянного тока.

Пределы допускаемой относительной основной погрешности при измерении объема жидкости за установленный промежуток времени и объема нарастающим итогом dV при скорости потока жидкости V от 1 до 10 м/с равны ± 0,5 % .

При скорости потока жидкости V < 1 м/с пределы допускаемой относительной основной погрешности определяются по формуле

dV = ± (0,25 + формула) % .

Максимальная длина линии связи между первичным преобразователем и вычислительным блоком не должна превышать 100 м.

В состав счетчиков входят:

  • первичный измерительный преобразователь ЕК фланцевого или резьбового подсоединения (далее - первичный преобразователь);
  • измерительно-вычислительный блок МАР настенного или щитового исполнения (далее - вычислительный блок).

Состав базового комплекта

  1. Один первичный измерительный преобразователь ЕК  резьбового или фланцевого подсоединения (в дальнейшем . первичный преобразователь), устанавливаемый на трубопроводе с протекающей жидкостью.
  2. Один измерительно-вычислительный блок МАР (в дальнейшем . вычислительный блок).
  3. Соединительные кабели питания и сигнала – 2х10м.

Лист заказа счетчика приведен ниже:

Счетчик жидкости
ВЛР230
Х - ЕК
Исполнение
вычислительного
блока:
щитовое А
настенное В
Условный внутренний
диаметр первичного
преобразователя:
6
10
15
25
40
50
80
100 150
200
300
400
Материал внутреннего
покрытия трубы
первичного
преобразователя
полиуретан
фторопласт
П
Ф
Материал электродов (в соответствии с таблицей)
Подсоединение
первичного
преобразователя
Фланцевое
резьбовое:
- со штуцером с фаской:
    из конструкционной стали
    из коррозионностойкой стали
- со штуцером с резьбой
ФЛ


Р1
Р2
Р3
Наибольший расход (в соответствии с таблицей 1)
Цена импульса (в соответствии с таблицей 2)
Выходной сигнал
постоянного тока:
0 - плюс 5 мА;
0 - плюс 20 мА;
плюс 4 - плюс 20 мА
1
2
3

Пример записи обозначения счетчика жидкости ВЛР2304 с вычислительным блоком щитового исполнения, c первичным преобразователем ЕК, с условным внутренним диаметром 25 мм, покрытием - фторопласт, материалом электродов - AISI 316, резьбового подсоединения с монтажными штуцерами с фаской из конструкционной стали, на наибольший расход 10,0 м3/ч, ценой импульса 2,5 л/имп, выходным сигналом постоянного тока 0 - плюс 20 мА, при его заказе и в документации другой продукции, в которой он может быть применен:

"Счетчик жидкости ВЛР2304А-ЕК-25-Ф- AISI 316 -Р1-10-2,5-2".

Загрузить паспорт ВЛР2304 (pdf 508 Кб)
